Как крепить доборные элементы для наружной отделки сэндвич панелями?

Быстрое и недорогое строительство — предмет мечтаний каждого, кто занимается или планирует постройку дома, гаража или иного здания.

При этом, используемый материал имеет высокие теплосберегающие качества и малый вес, что совсем уже на грани фантастики.

Или нет? Такой материал имеется и уже довольно длительное время применяется в строительстве, но до недавнего времени считался материалом для временных или промышленных построек.

Речь идет о сэндвич-панелях, которые способны в скором времени заменить традиционные стройматериалы.

Что такое сэндвич-панели

Сэндвич-панели представляют собой трехслойную пачку из листового профилированного металла со слоем утеплителя между ними. Следует сразу оговориться, что металлические панели — не единственный вид, существуют образцы с внешними слоями из ОСБ (СИП-панели), ПХВ, магнезитовых плит и т.д.

Поверхность имеет многослойное защитное полимерное покрытие, защищающее металл от воздействия влаги, предотвращающее образование коррозии.

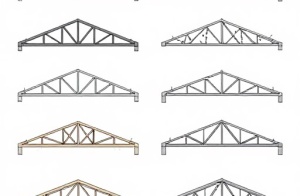

Сами по себе панели не могут быть полноценным стройматериалом ввиду низкой несущей способности. Для обеспечения должной прочности конструкции применяют несущий каркас, выдерживающий все нагрузки. Панели устанавливаются на него, служат, по сути, ограждающими конструкциями, а также выполняют теплосберегающие функции.

Для соединения панелей между собой на боковых кромках существуют замковый и ответный профили. Торцовые части остаются открытыми, при монтаже закрываются специальным нащельником. Установка панелей на каркас производится снизу вверх, расположение может быть как горизонтальным, так и вертикальным.

Присоединение производится при помощи самосверлящих шурупов (винтов) со специальной прокладкой, окрашенных в цвет лицевой поверхности панели.

ОБРАТИТЕ ВНИМАНИЕ!

Помимо стеновых имеются также кровельные панели, имеющие практически такое же строение и отличающиеся несколько иной конструкцией замка, осуществляющего соединение лицевой части внахлест на ширину одной волны. Кроме того, некоторые кровельные панели имеют замковый профиль с торцевой части.

Зачем нужны доборные элементы

Фасонные элементы необходимы для оформления или защиты всех видов соединения, в которых не участвуют штатные замковые соединения:

• Углы.
• Продольные стыки.
• Примыкания.
• Кровельные торцы.
• Различные щели или зазоры и т.д.

Кроме того, доборные элементы необходимы для защиты от воздействия атмосферной влаги утеплителя, расположенного в монтажных (температурных, деформационных) зазорах (10-30 мм), необходимых для компенсации температурных расширений металла.

Основные доборные элементы для сэндвич панелей

Предусмотрены доборные элементы для всех случаев незамкового соединения панелей.

В их число входят:

• Угловые элементы внутренние или внешние.
• Нащельники стыковочные.
• Отливы цоколя.
• Нащельники цоколя.
• Нащельники стыковые (имеются разновидности для примыкания к бетонной стене или для стыкования панелей разной толщины).
• Оконные обрамления наружные и внутренние.
• Оконные отливы.
• Нащельники для ворот верхние и боковые.

Кроме того, имеются специальные элементы для кровельных панелей:

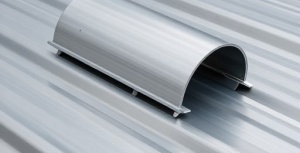

• Конек (2 элемента, внутренний и наружный).
• Стыковочные элементы для соединения стеновой панели с кровельной.
• Карнизы.
• Торцевые элементы.
• Желоба.
• Отливы.
• Парапеты, снегозадержатели и т.д.

Некоторые из этих элементов способны заменять друг друга, некоторые имеют точную специализацию и не могут быть использованы в других местах.

Все элементы имеют собственное обозначение, чтобы исключить путаницу или разночтения. Например, ендова верхняя обозначается ДР-1, а нижняя — ДР-2, элементы примыкания кровли к стене — ДКС-1 и ДКУ-2 и т.д.

ВАЖНО!

Маркировка доборных элементов у разных продавцов или производителей может отличаться. Например, встречаются обозначения ФЭ-1, ФЭ-2 и т.д., что означает«Фасадный Элемент».

Для стыковки кровельных панелей

Для стыковки кровельных панелей используются соответствующие доборные элементы.

Особенностью кровельных элементов можно считать:

• Обязательное присутствие герметика в зазоре между панелями.
• Двойная комплектация некоторых элементов.

Эти особенности обусловлены горизонтальным (наклонным) расположением кровельных панелей. Например, при монтаже конька крыши устанавливается нижний конек, расположенный под панелями, наносится слой герметика, перекрывающий зазор, после чего устанавливается верхняя часть, закрывающая зазор.

Подобным образом оформляются ендовы, разница только в обратном угле наклона скатов относительно друг друга. Кроме того, место опирания кровли на стену оформляется острым уголком снаружи (со стороны свеса) и более тупым — изнутри.

Не дублируются места перехода кровли на стену без свеса, поскольку с обратной стороны располагается горизонтальный уголок каркаса. При этом, если с обратной стороны примыкания каркаса не имеется, то устанавливается внутренний угловой профиль.

Для соединения углов и цоколя

Внешние угловые элементы устанавливаются обычным способом. С обратной стороны никакого дополнительного элемента нет, так как там находится вертикальный ригель, поэтому доступа к угловому соединению не имеется.

Для внутренних угловых соединений, которые устанавливаются подобным образом, также отсутствует оформление с обратной стороны по причине расположения вертикальных ригелей, не позволяющих закрепить добор.

Цокольные элементы предназначаются для защиты или декоративного оформления примыкания нижней панели к основанию. Они имеют двойные комплктующие — внешние и внутренние. Внешние имеют вид внутреннего уголка, горизонтальная полка которого плотно прилегает к цоколю, прижатая дюбелями.

Вертикальная полка имеет продольный изгиб, отчего касается стены только верхней частью, а нижняя отстает от нее. Это делается для того, чтобы выступающие шляпки винтов не препятствовали установке элемента.

Внутренние уголки плотно прилегают своей вертикальной и горизонтальной частями, причем, горизонтальная имеет дополнительный изгиб вниз, для обеспечения стока конденсата. Существуют и более сложные варианты, предназначенные для организованного стока дождевой воды с наружной стороны. Тогда снаружи сначала устанавливается отлив, а после этого — внешний угловой цокольный элемент.

Для обрамления оконных блоков

Для оформления оконных или дверных проемов, а также ворот, существуют специализированные элементы.

Оконные блоки устанавливаются в обвязку из горизонтального и вертикального ригеля. С внутренней стороны периметр оконного блока оформляется внутренним угловым элементом. Одна полка крепится непосредственно к оконной коробке, другая — к ригелю обвязки.

С наружной стороны по бокам устанавливаются нащельники для разных уровней с креплением к оконной коробке с одной стороны и к панели — с другой. Нижняя часть проема оформляется оконными отливами, а верхняя предварительно накрывается переходным профилем, а затем — верхним отливом, исключающим стекание воды по стеклу.

Дверные блоки устанавливаются не так как оконные, а внахлест изнутри, с креплением блока к обвязывающему ригелю. Поэтому для оформления проема используются сначала П-образные элементы, обхватывающие внутреннюю торцевую часть проема. Затем, после присоединения дверного блока (или ворот) с внешней стороны устанавливается нащельник, закрывающий шляпки винтов.

Существует другой способ установки дверного блока — внутрь ригельной обвязки. Такой способ используется для менее ответственных проемов. Тогда оформление сопряжений ведется специальным профилем, идущим по видимой части откоса, заворачивающимся на стену и охватывающим шляпки винтов.

Изнутри устанавливается угловой профиль, охватывающий и полностью закрывающий ригель. Одна часть крепится на сэндвич-панель, другая — на ригель по его краю, примыкающему к дверному блоку. В результате на виду остается только стена и дверной блок, по периметру оформленный доборным профилем.

Уплотнители и герметики

Места стыков панелей требуют надежной изоляции, иначе, в лучшем случае, неминуемо образование конденсата. В худшем — по всему помещению будет гулять ветер, а все попытки хоть как-то нагреть его обречены на провал. Расходы на отопление возрастут, но никакого эффекта они не дадут.

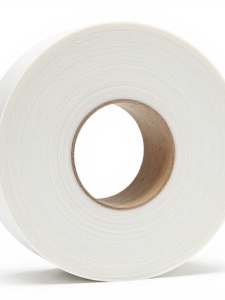

Для решения проблемы используется уплотнительная лента и герметик. Лента приклеивается в паз замкового соединения, а герметик вдавливается в щель и заполняет собой полость, прекращая доступ холодного воздуха снаружи.

В качестве изоляторов для стыка используются:

• Полиуретановый герметик (монтажная пена и т.д.). Вариант хорош, но его стоимость при больших объемах может оказаться чрезмерной. При этом, пена целиком заполняет все зазоры и щели, не боится воздействия влаги, долговечна.
• Бутилкаучуковый шнур. Специалисты отзываются о нем несколько пессимистично. Дело в том, что этот вид уплотнителя в холодное время становится жестким и требует нагрева для установки, а в жару он плавится и начинает «плыть».
• Шнур из вспененного полиэтилена. Считается самым удобным, долговечным, а также — дешевым способом уплотнения стыков.

ОБРАТИТЕ ВНИМАНИЕ!

Для фиксации уплотнителя в пазах во время монтажа рекомендуется применять клей «жидкий скотч», который способен прилипать и удерживать практически любые материалы, даже инертные.

Клей и герметик

Монтажный клей-герметик для установки сэндвич-панелей должен соответствовать условиям эксплуатации, выдерживать температурные перепады, быть устойчивым к воздействию влаги. Под такие требования наилучшим образом подходят полиуретановые разновидности клея-герметика, хорошо выдерживающих вибрационные, температурные или механические нагрузки.

Материал держит деформацию до 20%, выдерживает перепады температур от -30° до +95°, обладает высокой упругостью, устойчивостью к химическим соединениям. Единственным, но веским недостатком клея-герметика является его дороговизна, но, учитывая единовременный характер этих вложений, вопрос вполне решаем.

Полезное видео

В данном видео вы узнаете, что представляет из себя доборные элементы сэндвич панелей:

Заключение

Доборные элементы делают здания из сэндвич-панелей полностью защищенными от атмосферных воздействий, завершенными с эстетической точки зрения. Наличие соответствующего профиля для каждого типа соединений или примыканий позволяет создавать герметичную внешнюю оболочку, устойчивую ко всем воздействиям и нагрузкам.

Декоративные возможности доборов делают здание эстетически привлекательным, стильным и аккуратным. Завершенность, защита внешней поверхности стен — функции доборных элементов для сэндвич-панелей, которые выполняются успешно и надежно.

Автор статьи

Образование — НИУ МГСУ г. Москвы. Стаж работы 19 лет. Ведущий специалист крупного домостроительного комбината.

2017-11-03

Технология сборки различных сооружений из сэндвич-панелей, конечно, имеет свои нюансы в зависимости от того, что именно собирается (гараж, ангар, заводской цех или жилой дом), но в целом, порядок и принцип проведения работ примерно одинаков. В этой статье будут рассмотрены основные этапы сборки таких строений, а также некоторые их особенности.

Подготовка основания

Металлический каркас

Существуют панели, которые не требуют монтажа каркаса, то есть являются самонесущими элементами. Для их установки будет достаточно устройства фундамента. В тех же случаях, когда сэндвич-панели не являются самонесущими, потребуется подготовка основания. Как правило, таким основанием выступает металлический каркас. В ходе его сборки нужно учитывать ряд нюансов:

• Фундамент должен быть выровнен по горизонтали, максимальное отклонение не должно превышать 3 мм;
• Расстояние между вертикальными и горизонтальными профилями должно соответствовать размерам панелей с запасом по 5 см с каждой из сторон для возможности беспрепятственной стыковки элементов и установки декоративных экранов;
• При использовании деревянных направляющих перед установкой их следует обработать антисептическими и противопожарными составами во избежание дальнейших неприятностей.

Можно, конечно, изготовить панелии самостоятельно, но лучше купить готовые, так как панели с завода имеют высокое качество и утеплителяи клея.

Подъём панелей

Транспортировка панелей

Доставка на объект производится грузовыми автомашинами в так называемом транспортном пакете, подъём которого на высоту проведения монтажных работ осуществляется при помощи специального оборудования — вакуумного подъёмника (крана с присосками). При отсутствии такой возможности в этих целях можно использовать традиционный подъёмный кран или же лебёдку с текстильными канатами.

В таком случае нужно предпринять ряд действий по предотвращению повреждений сэндвич-панелей:

• Следует использовать только мягкие стропы;
• Захват пакета непосредственно самими стропами недопустим, надо применять специальные мягкие прокладки;
• Для защиты элементов замков панелей от повреждений стропами нужно использовать деревянные бруски-распорки длиной не менее 120 см, которые должны равномерно располагаться в верхней и нижней части транспортного пакета;
• Осуществлять подъём панелей непосредственно с паллет тоже запрещается, необходимо их снять оттуда и перетащить на ровную поверхность.

Монтажная резка и сверловка

Нарезку сэндвич-панелей нужно производить строго в горизонтальном направлении, причём проверка горизонтальности линий надреза осуществляется строительным уровнем (лазерным или водяным, но не пузырьковым) с обеих сторон.

Перед резкой нужно удостовериться в правильности прочерченных линий, так как поговорка про семь раз очень уместна в данном случае. Металл нужно резать в первую очередь, утеплитель — во вторую.

В качестве инструмента нужно использовать ленточную или дисковую пилу со специальными насадками для резки металла или же электрическим лобзиком.

Первые два варианта предпочтительнее, так как при резке лобзиком довольно трудно держать прямое направление. Угловую шлифмашинку (болгарку) лучше не применять, так как даже на самом маломощном устройстве число оборотов таково, что в месте разреза образуется среда с высокой температурой, а это может вызвать воспламенение утеплителя.

К тому же в месте воздействия болгарки металл теряет устойчивость к появлению коррозии. Для сверления отверстий под элементы крепежа нужно пользоваться обычной дрелью, в процессе работы не забывая убирать стружку с поверхности элементов. Панели, покрытые оболочкой из древесины или поливинилхлорида, нарезаются все тем же лобзиком или обычной ручной пилой с зубьями средних размеров.

Установка стеновых сэндвич-панелей

В процессе сборки стен из сэндвич-панелей первостепенной задачей выступает избегание перекосов и неточности в местах стыков. В случае необходимости панели можно подрезать непосредственно по месту с использованием сабельных пил (таким образом, например, организуются дверные и оконные проёмы). По завершении сборки стен все стыки не только необходимо заполнить монтажной пеной, но и закрыть доборными декоративными элементами, которые одновременно выполняют и защитную функцию, обороняя эти довольно уязвимые места от проникновения атмосферной влаги.

Крепление панелей к подконструкции

Как показывает практика, монтажные бригады из нескольких рабочих, имеющие лёгкие передвижные краны за довольно небольшой отрезок времени могут осуществлять сборку больших стеновых площадей. Однако при найме таких бригад следует помнить, что монтажники сэндвич-панелей должны иметь в своём распоряжении не только специальное оборудование, но и внушительный опыт.

Горизонтальный вариант монтажа

Крепление сэндвич панели к стальному столбу, промежуточная опора

1. Стальной столб согласно техническому проекту;

2. Многослойная панель (60,80, 100);3. Стыковая планка;4. Соединитель для горячекатаного ригеля или для ригеля холодной гибки;5. Соединитель (с шагом ~ 500 мм).

Горизонтальный метод сборки сэндвич-панелей используется в тех случаях, когда промежуток между каркасными колоннами сооружения не превышает 6 метров. В процессе сборки стены панели помещаются друг на друга, при этом производится крепление одного из концов к колонне.

Преимуществом этого способа в том, что герметичность стыков обеспечивается весом самих элементов, а снаружи и внутри образуется сплошной слой обшивки, который не нуждается в дополнительной отделке, и может быть, например, сразу окрашен финишным слоем фасадной краски или оклеен обоями изнутри.

Вертикальный вариант монтажа

Стык стеновой панели с крышей из профлиста

1. Стеновая многослойная панель (60,80,100);
2. Трапециевидный профиль согласно архитектурному проекту;
3. Кровельное покрытие согласно архитектурному проекту;
4. Планка;
5. Планка;
6. Односторонняя заклепка алюминий — сталь (с шагом ~ 300 мм);
7. Водонепроницаемая полиуретановая прокладка или
монтажная пена;
8. Фасонная прокладка для трапециевидного профиля;
9. Водосточная система согласно отраслевому проекту;
10. Индивидуальные элементы.

Стык панелей в вертикальном размещении панелей

1. Стальной ригель согл. техн. проекту;
2. Многослойная панель (60,80,100);
3. Соединитель для горячекатаного ригеля или для ригеля холодной гибки.

Угловое соединение сэндвич панелей

1. Стальной ригель согл. техн. проекту
2. Многослойная панель (60,80,100)
3. Соединитель t01 для горячекатаного ригеля или t02 для ригеля холодной гибки
4. Наружная угловая планка ВОЗ или В04
5. Внутренняя угловая планка В05
6. Односторонняя заклепка Al/Fe (с шагом ~ 300 мм)
7. Водонепроницаемая полиуретановая прокладка или
монтажная пена

Соединение пластикового окна с панелью. Вертикальный разрез

1. Многослойная панель (60,80, 100);
2. Пластиковое окно производства -System Sp. z o.o.;
3. Отлив;
4. Плотная заклепка (с шагом ~300 мм);
5. Водонепроницаемая полиуретановая прокладка или монтажная пена;
6. Уплотняющая масса.

В том случае, когда сооружается невысокое строение (от 3 до 6 м), то целесообразно использование вертикального способа монтажа сэндвич-панелей, которые крепятся только к направляющим потолочным и половым профилям, жёстко скрепляясь при этом между собой.

Преимуществом данного способа соединения в том, что полученная конструкция не только обладает хорошей крепостью и устойчивостью, но и в том, что в ней отсутствуют так называемые мостики холода и она не нуждается в дополнительном утеплении, что в конечном счёте ведёт к экономии средств. Также, вертикальный способ монтажа не нуждается в сооружении строительных лесов.

Монтаж кровельных панелей

Устройство кровли идёт следом за сборкой стеновых сэндвич-панелей, что вполне логично. Если длина ската составляет менее 12 метров, лучше использовать в работе цельные листы, что поможет уменьшить объём работ. В частности, отпадёт необходимость в герметизации горизонтальных швов.

В том случае, когда кровельные панели будут устанавливаться в несколько рядов, то место их стыка нужно обрезать. Как правило, отрез нижней обшивки и слоя наполнителя панели, которая устанавливается сверху, производится на размер нахлеста. Сам нахлест должен составлять:

• 30 см и более, если угол наклона ската кровли находится в пределах 10°;
• 20 см, если кровля является более покатой.

Нужно помнить, что самое важное при сборке кровельных панелей — это обеспечение герметичности в стыках, идущих в продольном направлении.

Чтобы добиться её, пазы соединительных замков прямо перед монтажом панелей заполняются герметиком на силиконовой основе, а после сборки крепёжные узлы панелей обрабатываются специальными влагостойкими защитными смесями.

Соединение кровельных панелей с высоким гофромНахлест кровельных панелей. Начало монтажаНахлест кровельных панелей. Окончание монтажа

Крепление сэндвич панелей

Посадка шурупов

Чуть выше в статье уже было упоминание о некоторых разновидностях каркасов для сооружений из сэндвич-панелей, различающиеся по материалу изготовления. Поэтому и крепёж для каждого из них будет свой. От правильности подбора крепёжного материала будет зависеть не только несущая способность каркаса и срок его службы, но и внешний вид.

Существует несколько правил, которыми следует руководствоваться при креплении панелей:

• Место установки крепежа не должно находиться слишком близко к краю элемента, минимальное расстояние — 50 мм;
• Любой крепёж должен устанавливаться строго под прямым углом к лицевой поверхности закрепляемой сэндвич-панели, это прямым образом влияет на надёжность соединения;
• При использовании самонарезающих винтов, которые имеют уплотнительную шайбу из каучука, их закручивание требуется производить до полного соприкосновения с рабочей поверхностью, но одновременно с этим нужно избегать сильной деформации шайбы, что по прошествии времени приведёт к потере герметичности соединения.

Расчёт количества крепёжного материала

Рекомендуемые схемы расположения шуруповРекомендуемые схемы расположения шурупов

Расчёт количества крепёжного материала — вопрос совсем не праздный, от его правильности будет зависеть не только скорость проведения работ (не должно быть простоев в работе при нехватке крепежа), но и отсутствие перерасхода денежных средств (лишний крепёж абсолютно не нужен).

Поэтому подобные расчёты должен производить опытный проектировщик. Ниже приведены таблицы, с помощью которых можно посчитать примерное количество требуемого крепежа.

Обработка сэндвич-панелей

Любые действия, связанные с обработкой сэндвич-панелей, напрямую зависят от материала их изготовления, а также материала, из которого произведены несущие элементы каркаса. Панели, которые во время транспортировки загрязнились, нельзя мыть с использованием чистящих средств, содержащих в своём составе кислотные, абразивные и щелочные компоненты.

Ровный срез для надёжного соединения можно получить с использованием циркулярной пилы. В местах соприкосновения панелей с бетонными колоннами при горизонтальном способе монтажа нужно использовать самоклеящуюся ленту, которая одновременно выступает и в качестве уплотнительного материала. После завершения работ по монтажу стен и крови из панелей их рекомендуется покрыть каким-либо защитным составом, например, обычной эмалью.

Особенности монтажа и ухода за поверхностью

Подводя итоги вышесказанному, необходимо отметить ряд особенностей монтажа и ухода за этим материалом. Так, к примеру, перед тем как приступить к монтажу стен, необходимо обеспечить надёжную изоляцию нижних сэндвич-панелей от проникновения влаги от фундамента здания.

Первым слоем нужно уложить битумный картон (рубероид), а поверх него — слой минваты. Ширина такого «слоёного пирога» должна превышать ширину стены из панелей на 10 мм с каждой стороны, причём укладку минеральной ваты нужно производить таким образом, чтобы она полностью заполнила пазы нижних панелей.

Защитное покрытие на сэндвич-панелях, которое наносится в процессе их производства, является довольно неустойчивым, поэтому при монтаже следует проявлять особую аккуратность. После окончания строительства в ходе эксплуатации здания необходимо производить регулярный осмотр поверхности панелей, а при обнаружении повреждений — восстанавливать с применением специальных ремонтных красителей.

Загрязнения же легко устраняются при помощи щётки средней жёсткости, смоченной в мыльной воде. Заводскую защитную плёнку нужно снимать сразу по окончании монтажных работ, но делать это необходимо только в сухую и нежаркую погоду.

Чертёж крепления сэндвич-панелей

Посмотрите реальные чертежи крепления СИП-панелей (сэндвич-панелей).

Видео

Посмотрите видео о технологии монтажа сэндвич-панелей.
